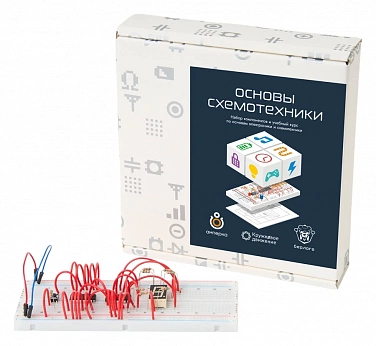

Образовательный набор «Основы схемотехники»
Заказать в 1 клик
Характеристики
| Артикул | AMP-S073 |
Описание
«Основы схемотехники» — набор для изучения электроники, рассчитанный на учеников 5–11 классов. Курс на 48 академических часов разделён на два модуля: аналоговую электронику и основы цифровой схемотехники. По ходу курса ученики выполняют 22 практические работы и завершают его проектом, в котором собирают электронную игру «Поймай огонёк».
В комплекте 45 позиций: макетная плата, провода, пассивные компоненты, полупроводники и микросхемы для обоих модулей. Схемы собираются без пайки и питаются от батарейки «Крона» 9 В.
Набор подходит для кружков электроники и дополнительных занятий в школе. Свяжитесь с нами, и мы подготовим коммерческое предложение под вашу закупку.
В линейке наборов Амперки «Основы схемотехники» стоит рядом с комплектами на базе микроконтроллеров, но устроен иначе: весь курс построен на аналоговых и цифровых схемах без программирования. Ученики соединяют компоненты на макетной плате и сразу видят результат: свечение светодиодов, цифры на семисегментном индикаторе, звук пьезодинамика.
Чему учат два модуля курса
Первый модуль (24 часа) посвящён аналоговой электронике: от биполярных транзисторов 2N3904 и 2N3906 до таймерных схем на NE555. Ученики собирают RC-цепи, конденсаторные фильтры и генераторы. Второй модуль (24 часа) переходит к цифровой схемотехнике: логические вентили (ИЛИ-НЕ, И-НЕ, Исключающее ИЛИ), триггеры, сдвиговые регистры, счётчики и дешифратор для семисегментного индикатора. Каждую тему ученики закрепляют практической работой на макетной плате.
Как устроены занятия

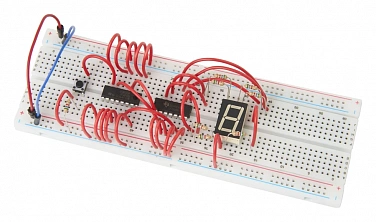

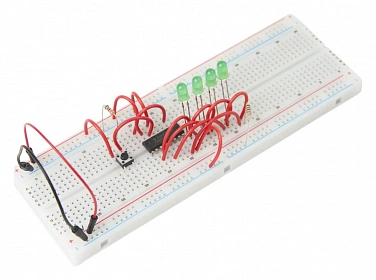

Все схемы курса ученики собирают на беспаечной макетной плате: компоненты ставятся в контактные отверстия и соединяются проводами. Паяльник и вытяжка не нужны, поэтому работа начинается сразу после распаковки. Схемы можно собирать и разбирать многократно: каждое занятие начинается с пустой платы и новой схемы. Напряжение в цепях не превышает 9 В, поэтому набор безопасен для школьного кабинета.

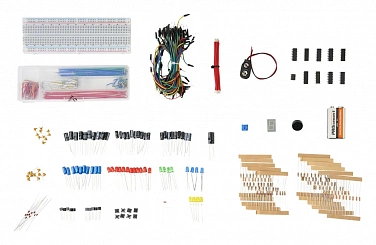

Что входит в набор
- Макетная плата, провода и перемычки — на них ученики собирают все схемы курса
- Батарейка «Крона» 9 В и кабель питания — схемы работают автономно, розетка не нужна
- Резисторы 11 номиналов (от 220 Ом до 470 кОм) и потенциометр 100 кОм для делителей напряжения, токоограничения и плавной регулировки
- Конденсаторы 7 номиналов (от 0,01 мкФ до 1000 мкФ), керамические и электролитические, для RC-цепей, фильтров и времязадающих элементов
- Биполярные транзисторы 2N3904 (NPN) и 2N3906 (PNP), по 4 штуки, для ключевых схем и усилителей
- Диоды 1N4148 (10 шт.), фоторезистор и тактовые кнопки (8 шт.) для ввода и коммутации
- Светодиоды четырёх цветов (24 шт.) и семисегментный индикатор для визуальной индикации
- Активный пьезодинамик для звукового вывода
- Таймер NE555P (2 шт.) и 9 микросхем логики серии CD4000: вентили CD4001, CD4011, CD4070, триггер CD4013, регистр CD4015, счётчики CD4017 и CD4029, мультиплексор CD4051, дешифратор CD4511
С чем сочетать в кабинете электроники
После курса по схемотехнике логичный шаг — перейти к программированию. Образовательный набор «Амперка» (Iskra Uno) и Матрёшка Z (Iskra Uno) построены вокруг платы Arduino и позволяют сделать этот шаг. Для изучения электроники по книге подойдёт линейка «Электроника для начинающих v3».
Частые вопросы
Что нужно для занятий, кроме набора?
Ничего дополнительно приобретать не нужно. Всё необходимое для сборки и питания схем уже в наборе.
Прилагаются ли методические материалы?
Да, материалы идут в электронном виде и покрывают оба модуля курса.
Нужна ли предварительная подготовка по электронике?
Нет. Набор рассчитан на учеников с 5 класса и не требует специальной подготовки.
Какие навыки получат ученики после курса?
Ученики научатся собирать аналоговые и цифровые схемы на макетной плате и поймут, как работают электронные компоненты: от простых цепей до логических микросхем и счётчиков.
