Набор «Планета XOD»

Большинство Arduino-наборов для образования предполагают текстовое программирование, и в 12–14 лет синтаксис часто оказывается порогом. «Планета XOD» (артикул AMP-S041) решает эту задачу визуальной средой XOD IDE: готовый патч загружается в контроллер и управляет реальной электроникой, но писать и отлаживать код вручную не нужно.

Как проходят занятия

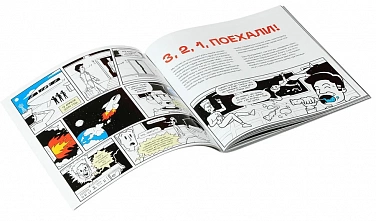

Книга «Планета XOD. Руководство по межпланетному полёту и колонизации» ведёт учащихся через 18 проектов, объединённых сюжетом колонизации Марса. Каждое задание подаётся как этап строительства базы. Первые главы знакомят со средой: ноды, пины, инспектор, загрузка патча в плату. Следующие проекты охватывают арифметику и ШИМ-сигналы, подключение сервопривода, обработку нажатия кнопки с помощью триггера Flip-flop. Отдельные главы посвящены типу значений «пульс» и поиску максимума среди показаний датчиков. Во второй половине курса появляются логические ноды, условные конструкции if-else и вывод текста на дисплей. Старшие проекты учат создавать собственные ноды, то есть расширять среду под конкретную задачу. Каждый проект сопровождается иллюстрацией подключения, поэтому по пособию можно работать самостоятельно.

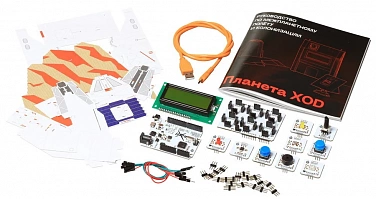

Что входит в комплект

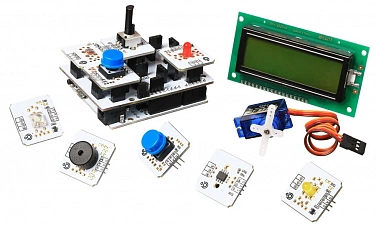

• Управляющая плата и хаб — Iskra Neo (Arduino-совместимая) и Troyka Slot, к которому подключаются все элементы набора. Связь с компьютером через кабель Micro-USB из комплекта
• Датчики и ввод — датчик освещённости, датчик температуры, две кнопки, потенциометр. На их основе строятся проекты с обратной связью
• Вывод — символьный LCD-дисплей 16×2 с зелёной подсветкой, два светодиода, светодиод «Пиранья», зуммер, микросервопривод 9 г. Результат работы виден на экране, слышен через зуммер или заметен по повороту привода

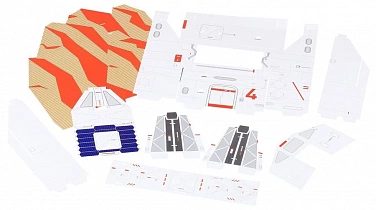

• Методика и игра — пособие с 18 проектами и комиксами, картонная диорама марсианской базы, набор стикеров

Чем XOD IDE отличается от текстового кода

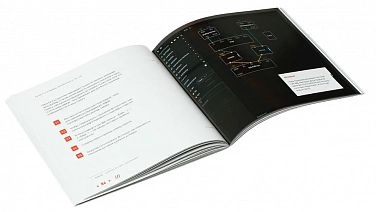

В XOD проект выглядит как графическая схема из связанных нод. Каждая нода выполняет одну операцию: считывает датчик, сравнивает значения, включает светодиод. Связи между нодами заменяют строки кода, а типы значений (числа, логические величины, «пульс») видны прямо на ней. Среда поддерживает режим Debug: ученик наблюдает состояния пинов в реальном времени, не добавляя отладочных команд. Помимо стандартного набора нод среда позволяет создавать собственные: повторяющуюся логику можно оформить в отдельный блок и использовать повторно.

Для каких занятий подходит набор

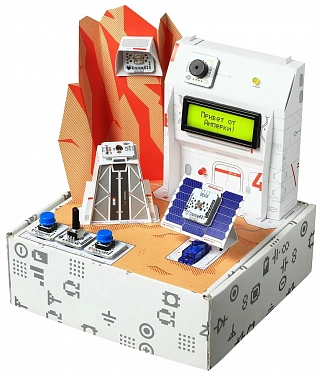

«Планета XOD» рассчитана на учащихся от 12 лет. Типичные форматы: кружок электроники, факультатив по программированию, внеурочные занятия по технологии. Сюжет колонизации Марса связывает все 18 проектов: собранные элементы ставятся на картонную диораму из комплекта, и к финалу курса на столе появляется действующая марсианская станция с дисплеем, датчиками и сервоприводом. Для школьников помладше в каталоге есть Scratch+Arduino. Набор для юных конструкторов с блочным программированием. После освоения визуальной среды ученики готовы перейти к текстовому коду: для этого этапа подходит Матрёшка Z (Iskra Uno) или Образовательный набор «Амперка» (Iskra Uno).

Частые вопросы

Нужен ли опыт программирования?
Нет. Курс идёт от простого к сложному, и каждое задание опирается на предыдущее. Ученик осваивает новые понятия постепенно, а визуальный формат среды снимает барьер синтаксиса.

Что понадобится кроме набора?
Компьютер с USB-портом и установленная среда XOD IDE.

Есть ли электронная версия книги?
Да, помимо печатного экземпляра в коробке доступна электронная версия.
