Образовательный набор Tetra mBlock

Tetra mBlock открывает линейку образовательных наборов для школьных кабинетов электроники. С него начинают знакомство с микроконтроллерами, а для углублённого курса переходят к наборам с более сложными проектами и самостоятельной сборкой на макетной плате. Подназвание на коробке «Цифровая лаборатория школьника» точно описывает формат: учащиеся получают готовый курс из платы, модулей и учебника.

Как проходят занятия

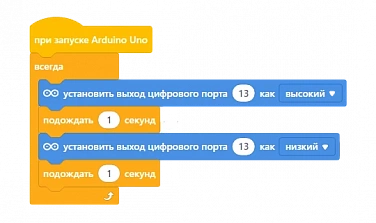

Каждое занятие начинается со сборки: учащиеся ставят нужные Troyka-модули в слоты на плате, подключают её к компьютеру по USB и открывают среду программирования. Первые задания книги «Микроконтроллеры» построены на визуальном программировании в mBlock: алгоритм составляется перетаскиванием блоков. Когда блочного программирования становится недостаточно, курс переводит учащихся в Arduino IDE, где они начинают писать код. Всего в книге 95 заданий: от управления одним светодиодом до самостоятельных проектов с датчиками и сервоприводом.

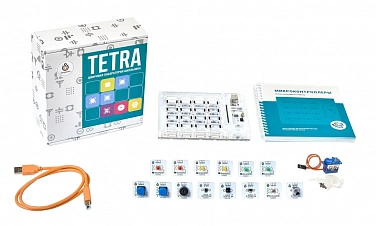

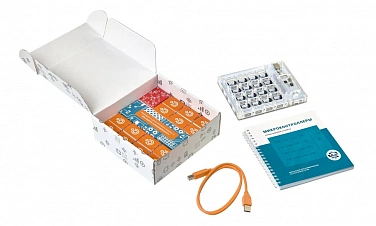

Что входит в комплект

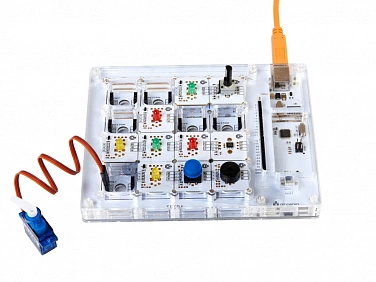

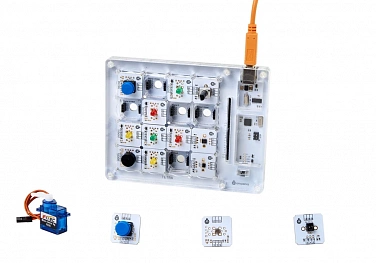

• Материнская плата Tetra — принимает модули и исполняет программы; микроконтроллер ATmega328P совместим с Arduino IDE
• Светодиоды: красные, жёлтые и зелёные (по 2 шт.) — шесть Troyka-модулей для экспериментов с выводом сигнала
• Кнопки (2 шт.) — Troyka-модули для ввода: нажатие запускает действие в программе
• Датчики: аналоговый термометр, датчик освещённости, датчик Холла, ИК-приёмник — четыре Troyka-модуля для работы с данными об окружающей среде
• Потенциометр — Troyka-модуль для плавной регулировки параметров
• Зуммер — Troyka-модуль для звуковых сигналов
• Микросервопривод FS90 — управляемый привод для механических проектов
• Кабель USB A-B — для подключения платы к ПК

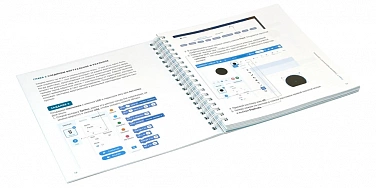

• Книга «Микроконтроллеры» — учебник курса с пошаговыми инструкциями к каждому заданию

Для кого подходит набор

Набор рассчитан на учащихся от 9 лет. Курс формирует алгоритмическое мышление и даёт базовые принципы программирования: учащиеся пишут программу на компьютере и сразу видят результат на плате — светодиод мигает, сервопривод поворачивается, зуммер подаёт сигнал. Такая связка программы и физического устройства делает абстрактные алгоритмы наглядными. Визуальная среда mBlock снижает порог входа, поэтому учащиеся без опыта программирования начинают работать с набором самостоятельно. Tetra подходит для кабинетов технологии, кружков технического творчества и центров дополнительного образования.

Чем дополнить и продолжить курс

К плате Tetra подключаются другие Troyka-модули и электронные компоненты: дисплей, реле или дополнительный модуль для проектов за пределами учебника. Если набор используется в кабинете, дополнительные модули можно подключать по мере необходимости. После вводного курса логичный следующий шаг — Матрёшка Z (Iskra Uno) или Образовательный набор «Амперка» (Iskra Uno): в них проекты сложнее, а сборка ведётся на макетной плате с Arduino Uno. Для знакомства с робототехникой на той же платформе подойдёт Робоняша Искра.

Частые вопросы

Нужна ли пайка при сборке?
Нет. Все Troyka-модули ставятся в разъёмы на плате и снимаются руками. Перемычки и провода тоже не нужны: каждый модуль подключается одним движением.

Нужен ли для работы компьютер?
Да. Плата Tetra подключается по USB. Программы создаются в среде mBlock или в Arduino IDE и загружаются на плату.

Нужны ли дополнительные модули для прохождения курса?
Нет. Всё необходимое уже в комплекте. Дополнительные модули подключаются по желанию для собственных экспериментов.
