Микроник
Заказать в 1 клик
Характеристики
| Артикул | AMP-S016 |
Описание

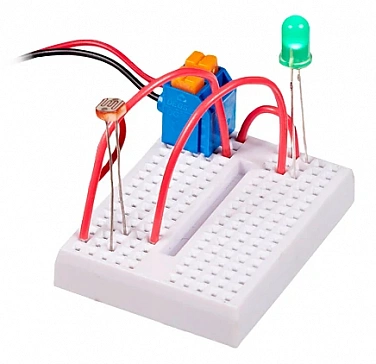

Электронный конструктор Микроник — набор для знакомства с электроникой, рассчитанный на учащихся от 7 лет. В нём 100 компонентов и макетная плата: детали вставляются в отверстия платы без пайки и свободно переставляются, поэтому неверно собранную цепь легко переделать. Книга-инструкция, написанная от имени робота Микроника, проводит через 20 устройств: от простой лампы и светофора до кодового замка и терменвокса.
Задания в книге наглядные, со схемами и картинками вместо длинных текстов. Свяжитесь с нами — подскажем по наличию и подготовим КП и счёт.
В конструкторе Микроник нет микроконтроллера и программирования, только аналоговая электроника. Вместо готовых плат с фиксированной разводкой ученик получает пустую макетную плату и компоненты россыпью: каждую цепь он собирает сам, как в хобби-электронике.
Что входит в набор
- Резисторы трёх номиналов (220 Ом, 10 кОм, 100 кОм) — по 10 шт.; ограничивают ток для светодиодов и микросхем
- Конденсаторы четырёх номиналов (керамические 10 нФ и 100 нФ, электролитические 22 мкФ и 220 мкФ) — по 10 шт.; накапливают заряд для таймерных и звуковых цепей
- Светодиоды красные, жёлтые и зелёные — по 4 шт.; по ним сразу видно, правильно ли собрана цепь
- Транзисторы биполярные, микросхема логики 4×2-NOR и таймер 555 — 5, 1 и 1 шт.; усиливают сигналы, обрабатывают логические условия, задают ритм мигания и звука
- Кнопки тактовые (4 шт.), фоторезистор, потенциометр, DIP-переключатель, пьезодинамик и клеммник — ввод и обратная связь: схема реагирует на нажатие, свет, поворот ручки и выдаёт звук
- Макетная плата Mini, 20 проводов-перемычек и батарейный отсек 3×АА — площадка для сборки и автономный источник питания
- Книга-инструкция — 20 экспериментов с пошаговыми схемами сборки
Какие устройства собирают по книге
Эксперименты выстроены от простого к сложному. Ученик начинает с диммера, стробоскопа и светильника, который реагирует на освещённость. К середине книги появляются логические схемы: выключатель для коридора и «охота на утку». Финальные проекты строятся вокруг таймера 555 и микросхемы логики: клаксон, терменвокс, сигнализация. Собранные устройства реагируют на действия: нажатие кнопки, поворот ручки потенциометра, касание контактов или смену освещённости.
Частые вопросы
Требуется ли компьютер?
Нет. Все 20 устройств в книге работают от батарейного отсека 3×АА. Ученик ставит детали на макетную плату, подаёт питание и сразу видит результат.
Что изучать после Микроника?
После аналоговой электроники переходят к программируемым платам Arduino. Набор Scratch+Arduino. Набор для юных конструкторов добавляет к знакомым резисторам и светодиодам программируемую плату, а отдельная Arduino Uno позволяет использовать компоненты Микроника в собственных проектах.
