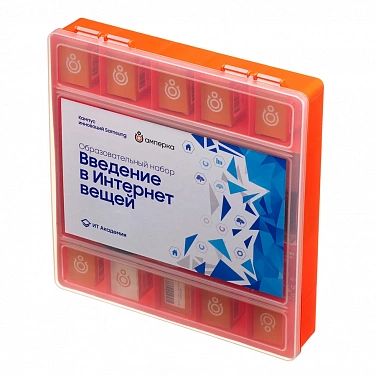

Образовательный набор «Введение в Интернет вещей» v3

В третью версию набора (IT Academy Kit) вошли четыре новые позиции. В линейке «Амперка» это комплект для вузовского курса по интернету вещей.

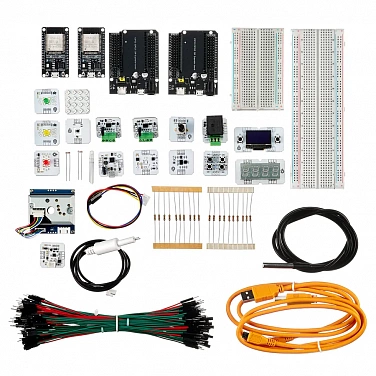

Что входит в набор

• Платы и шилды — 2 отладочные платы ESP32-WROOM-32 DevKit v1, 2 платы расширения ESP32 Shield на 30 пинов; шилды упрощают подключение

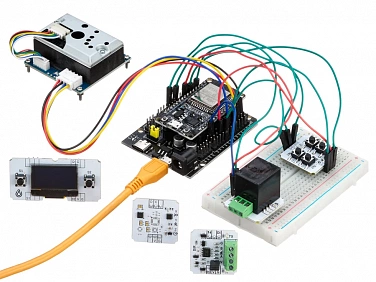

• Семь датчиков — цифровой метеодатчик, акселерометр, датчик приближения и освещённости, TDS-метр для воды, герметичный температурный DS18B20, датчик пыли Sharp GP2Y1010AU0F и фоторезистор

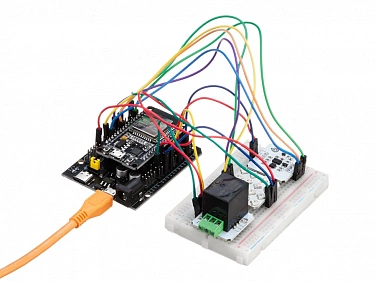

• Устройства вывода — светодиодная RGB-матрица 4×4, OLED-дисплей, четырёхразрядный индикатор v2, три одноцветных светодиода (красный, зелёный, жёлтый), трёхцветный светодиод и мини-реле

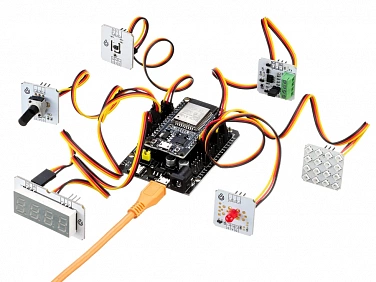

• Устройства ввода — четырёхкнопочная клавиатура и потенциометр
• Модули связи — преобразователь USB-UART и приёмопередатчик RS-485
• Прототипирование — макетная плата и половинная макетная плата, 100 проводов трёх типов, резисторы 220 Ом (10 шт.) и 4,7 кОм (10 шт.)
• Кабели и кейс — 2 кабеля USB с разъёмами A и Micro USB, кейс для хранения

Всего 30 позиций.

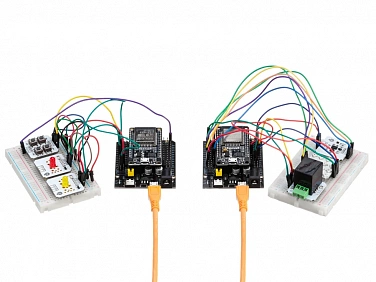

Зачем в наборе две платы

Каждая ESP32 работает как отдельный узел: одна собирает показания датчиков и публикует их по MQTT, другая подписывается на нужные темы и управляет устройствами вывода. В типичной задаче первый узел считывает температуру с метеодатчика и публикует её в топик, а второй при превышении порога включает реле. Такая пара воспроизводит архитектуру реальной IoT-сети, где устройства обмениваются сообщениями через брокер. Прошивки пишутся в Visual Studio Code с расширением ESP-IDF или PlatformIO. Фреймворк ESP-IDF включает FreeRTOS, сетевой стек и библиотеки периферии.

Что нового в третьей версии

К беспроводному обмену по Wi-Fi и Bluetooth добавились шины RS-485. Четырёхразрядный индикатор v2 показывает числовые значения с датчиков без подключения OLED, а набор резисторов пополнился номиналом 4,7 кОм.

Для каких курсов подходит набор

Набор входит в сертифицированный курс «Интернет вещей» IT Академии Samsung (Samsung Innovation Campus). Вуз подключается к этой программе через заявку и аттестацию преподавателей. Методические материалы в комплект не входят: преподаватель формирует учебный план самостоятельно, поэтому набор подходит и для собственных дисциплин вуза.

Если у студентов ещё нет технической базы, начать стоит с Образовательного набора «Амперка» (Iskra Uno) или Матрёшки Z (Iskra Uno).

Частые вопросы

Подходит ли набор для школьников?
Набор рассчитан на вузовский уровень: для работы нужны знания электроники и C/C++. Для школьных кружков лучше подходят наборы на Arduino.

Чем набор отличается от дополнения «Интернет вещей» для «Матрёшки»?
«Интернет вещей» — дополнение набора «Матрёшка» работает только в связке с Матрёшкой и расширяет её возможности. «Введение в Интернет вещей» v3, напротив, самостоятельный комплект с двумя платами ESP32, собственными датчиками и протоколом MQTT.

Нужно ли паять?
Нет. Каждый компонент подключается проводами из комплекта.

Какой артикул у набора?
AMP-S058-U3.
