VEX IQ Ресурсный набор Пневматика
Заказать в 1 клик
Характеристики
| Артикул | 228-8795 |
| Страна | США |
| Размеры (см.) | 40 × 30,5 × 6,5 |
Описание
Ресурсный набор «Пневматика» добавляет к конструктору VEX то, чего не даёт электропривод: линейное движение с усилием, недостижимым для электропривода. Пневматический цилиндр срабатывает мгновенно и держит усилие, поэтому его ставят на захваты и механизмы с двумя положениями — открыто или закрыто, поднято или опущено.

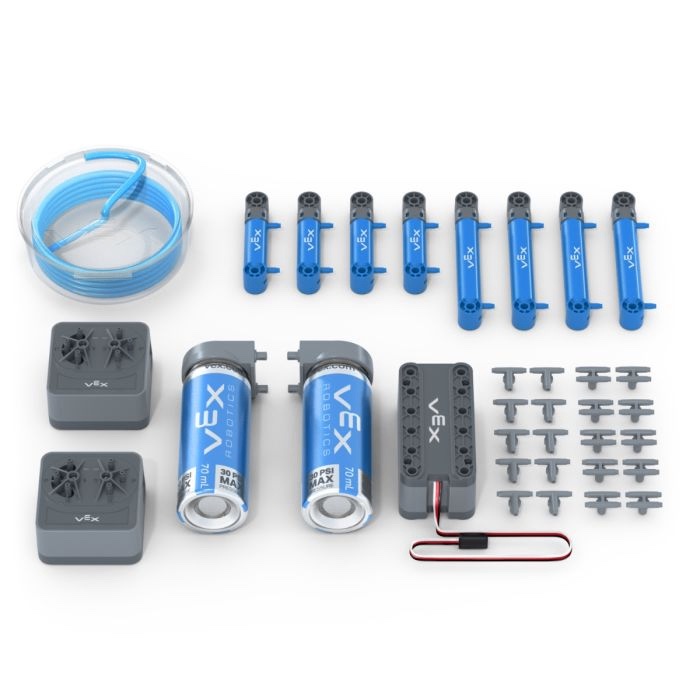

В комплекте блок управления пневматикой, насос, резервуар на 70 мл, два типа цилиндров, трубка 3000 мм, прямые фитинги и тройники, всё в пластиковом контейнере для хранения и переноски. Габариты упаковки 400 × 305 × 65 мм, масса 1,5 кг. Свяжитесь с нами — подскажем по наличию и подготовим КП и счёт.
Пневматику ставят там, где электропривод проигрывает: нужно сработать резко, приложить усилие и удержать положение. Захват, толкатель, подъём флажка — механизмы с двумя состояниями, где важна не плавность, а скорость и сила.
Что входит в набор?
- Блок управления пневматикой — распределяет воздух по линии, им управляет контроллер робота
- Пневматический насос — накачивает систему перед заездом
- Резервуар для воздуха 70 мл — запас давления, которого хватает на серию срабатываний
- Пневматические цилиндры двух типов — разный ход и усилие под разные механизмы
- Трубка 3000 мм — с запасом на разводку линии по конструкции
- Прямые фитинги и тройники — соединяют линию и делят поток на два цилиндра
- Пластиковый контейнер — хранение и переноска комплекта
Характеристики:
- Габариты упаковки: 400 × 305 × 65 мм
- Масса: 1,5 кг
Чем пневматика полезна на занятии?
Это первый практический контакт с инженерной системой, которая работает не на электричестве. Ученики собирают линию, считают, куда пойдёт воздух, и видят, что давление в резервуаре конечно: на количество срабатываний за заезд его нужно рассчитывать заранее.
На соревнованиях пневматика даёт преимущество там, где нужно мгновенное действие: захватить объект в момент проезда, вытолкнуть его на позицию, зафиксировать механизм.
С какими наборами используется?
Комплект дополняет конструкторы VEX и рассчитан на работу с их контроллером и элементной базой. Отдельно от базового набора он не используется: управление линией идёт от контроллера робота.
Частые вопросы
Можно ли использовать набор отдельно?
Нет, это дополнение: контроллер и конструктив используются из базового набора VEX.
Зачем нужен резервуар?
Он хранит запас сжатого воздуха, поэтому цилиндры срабатывают несколько раз подряд без подкачки.
Чем цилиндры отличаются друг от друга?
Двумя типоразмерами: разный ход штока и развиваемое усилие, под механизмы разной задачи.
С какими наборами используется?
Комплект дополняет конструкторы линейки VEX: управление пневматической линией идёт от контроллера робота. Чаще всего его ставят на расширенный набор VEX IQ или на соревновательные наборы VEX EDR. Полный ассортимент — в разделе Все наборы VEX.
