Учебно-лабораторный модуль «Термодинамика»

Модуль «Термодинамика» — один из пяти автономных модулей серии по физической химии. Остальные четыре посвящены электрохимии, кинетике, фазовому равновесию и коллоидной химии. Каждый приобретается отдельно и работает без остальных. Модуль «Термодинамика» внесён в Реестр российской промышленной продукции и в Единый реестр российской радиоэлектронной продукции (реестровый номер 10646354).

Какие эксперименты проводят на модуле

Практикум разделён на два блока по четыре работы. В калориметрическом блоке студенты измеряют теплоту растворения соли, теплоту нейтрализации, тепловой эффект реакции магния с кислотой и теплоту образования кристаллогидрата сульфата меди. Второй блок посвящён химическому равновесию: студенты определяют константу разложения карбоната кальция, термодинамические характеристики гидролиза, параметры равновесия гомогенной системы и константу реакции FeCl₃ + KJ. Оборудование при смене блока не меняется, потому что все восемь работ выполняются на трёх датчиках стартового комплекта.

Из чего состоит стартовый комплект

Комплект собран из 22 позиций.

• Модуль и измерительная часть. Лабораторный модуль «Термодинамика» (экран 5 дюймов, Wi-Fi), термометр сопротивления –30…+110 °С / 0,001 °С, мультидатчик потенциометрии (pH 0…14 / 0,01; вольтметр –1,5…+1,5 В / 0,001 В), датчик давления 30…110 кПа / 0,001 кПа, комбинированный pH-электрод, два провода для подключения датчиков, сетевой кабель
• Рабочее оборудование. Калориметр, магнитная мешалка с термостатированием, лабораторные весы 300 г / 0,005 г, дозатор переменного объёма 1…10 мл
• Штативы и принадлежности. Два разборных штатива с лапками и муфтами, извлекатель, три магнитных перемешивающих элемента
• Документация. Паспорт, руководства по эксплуатации модуля и ПО, методические материалы, инструкция к датчикам

Для запуска практикума докупать ничего не нужно. Комплект поставляется в транспортировочной упаковке.

Как обрабатываются результаты измерений

ПО работает на Windows, Android и Linux: подключить модуль можно и к стационарному компьютеру, и к планшету. Датчики передают показания в реальном времени, на экране студент видит графики и таблицы. После завершения опыта результаты экспортируются в .txt или .csv и открываются в любом табличном редакторе. На лекции-демонстрации преподаватель выводит картинку через проектор или интерактивную доску.

Что приобретается отдельно

Помимо стартового комплекта к модулю отдельно приобретаются два набора.

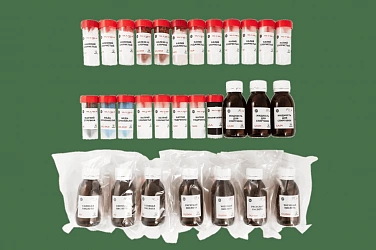

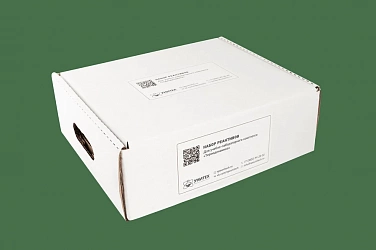

Набор химических реактивов (16 наименований) покрывает все восемь работ. В него входят неорганические соли, кислоты, гидроксид натрия, магний, фенолфталеин, жидкость для спиртовок и шесть ампул стандарт-титров для pH-метрии.

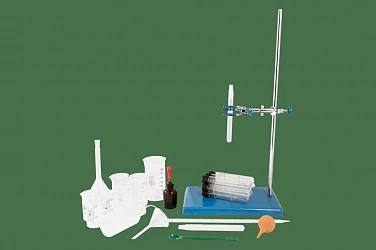

Набор лабораторной посуды и приспособлений (19 позиций) включает мерные инструменты (колбы, пипетки, мерный цилиндр, бюретку 25 мл со штативом для титрования), ёмкости (стаканы, конические колбы, колбу Бунзена, пробирки с крышками) и принадлежности: промывалку, воронку, грушу, капельницу Страйшейна, пробки с газоотводными трубками, шпатель-ложку.

Частые вопросы

Сколько датчиков подключается к модулю одновременно?
На задней панели расположены три разъёма. В стартовом комплекте ровно три датчика, поэтому все порты заняты и работают параллельно.

Подходит ли модуль для школьного курса химии?
Практикум ориентирован на курс «Физическая химия» в вузах и ссузах. Для школьных лабораторных по химии в каталоге есть цифровые лаборатории и учебно-лабораторные комплексы.

Как модуль подключается к электросети?
Модуль питается от сети через разъём IEC C14, кабель входит в комплект. На боковой панели размещены порт USB и кнопка включения.
